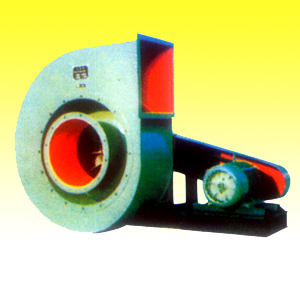

FC6-48-11紡織排塵通風機

FC6-48-11型紡織排塵通風機用途：

FC6-48-11型紡織排塵通風機是為紡織廠除塵系統清、梳棉吸落棉而試制的產品。本產品同時亦可用來輸送原棉，羊毛或其他纖維物質。


FC6-48-11型紡織排塵通風機型式：

該機制成順旋和逆旋兩種.從電動機端或軸承座端正視葉輪按順時針旋轉的稱順旋風機,反之則為逆旋風機,風機的出口位置以機殼的出風口角度表示。本系列風機設計有No.3.55、4、4.5、5、6.3、8、9、10、11.2、12.5共10種規格,采用C式傳動。用戶可根據使用工況選用。


FCC6-48-11型排塵離心風機結構：

風機主要由葉輪、機殼、進風口、傳動組等組成。

1.葉輪：有10片材料為A3的后傾圓弧葉片，焊接與弧錐形輪蓋與平板形輪盤中間。經靜、動平衡校正，故運轉平穩。

2.進風口：做成收斂式流線型的整體結構，用螺栓固定在機殼入口側。

3.機殼：用普通鋼板焊接成蝸形殼整體。

4.傳動組：有主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成，軸承箱整體結構。采用滾動軸承，滾動軸承用潤滑脂潤滑。


FC6-48-11型紡織排塵通風機參數：
